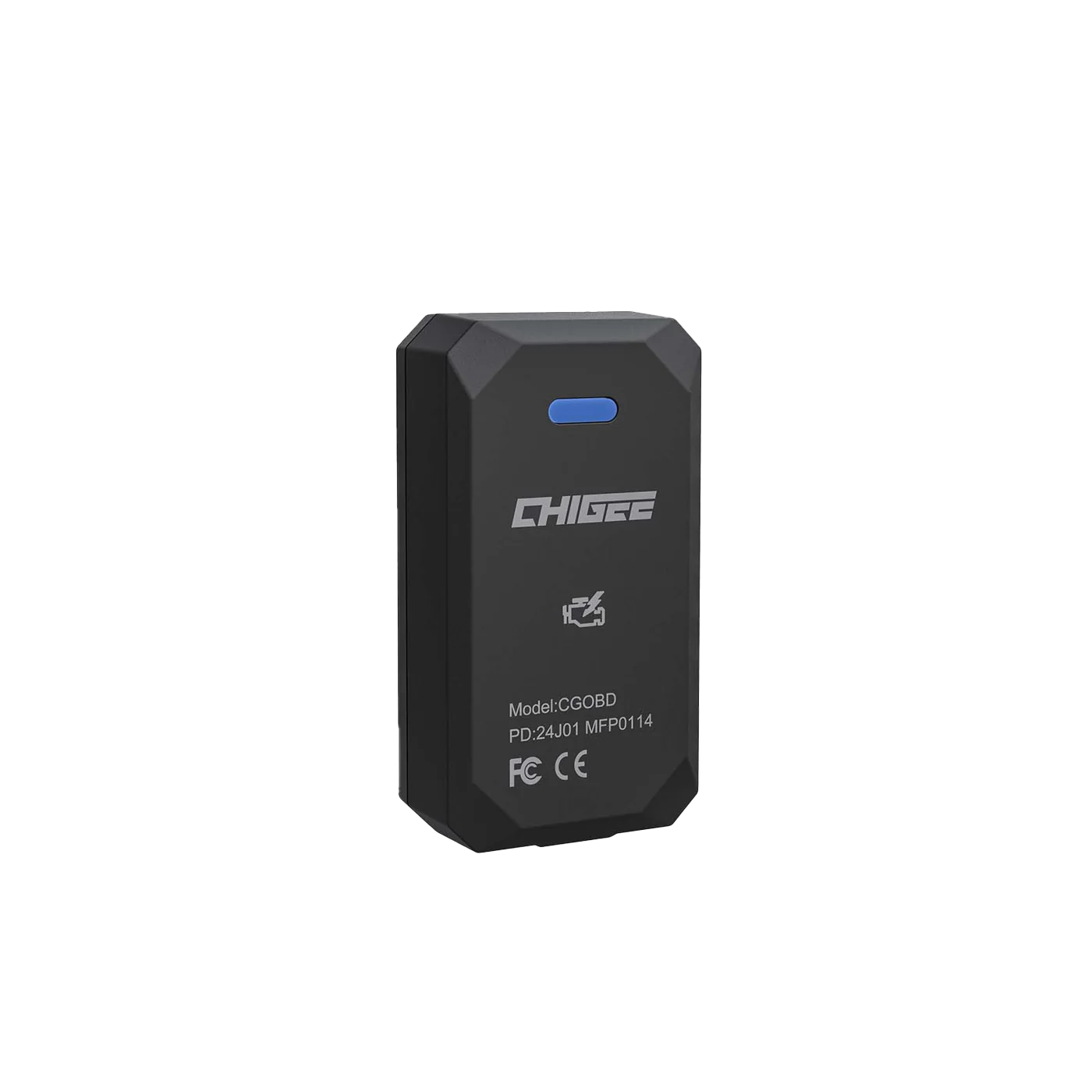

MODULO INALAMBRICO OBD CHIGEE AIO-5 y AIO-6

El Módulo inalámbrico OBD CG permite desbloquear todo el potencial de tu motocicleta mediante la lectura avanzada de datos del motor en tiempo real. Se conecta directamente al puerto OBD de la moto para ofrecer métricas precisas de rendimiento, superponer datos en tus grabaciones de video y analizar tu estilo de conducción con un nivel de detalle profesional.

Diseñado para motoristas que buscan diagnóstico, telemetría y control avanzado, este módulo muestra información inmediata como RPM, temperatura del motor, posición del acelerador y diversos parámetros ECU directamente en el sistema CHIGEE compatible. Su instalación es simple, no intrusiva y su funcionamiento inalámbrico facilita una experiencia limpia y eficiente.

Incluye apagado automático para proteger la batería, análisis de conducción y compatibilidad con la mayoría de motocicletas modernas conforme a su protocolo OBD.

Características principales

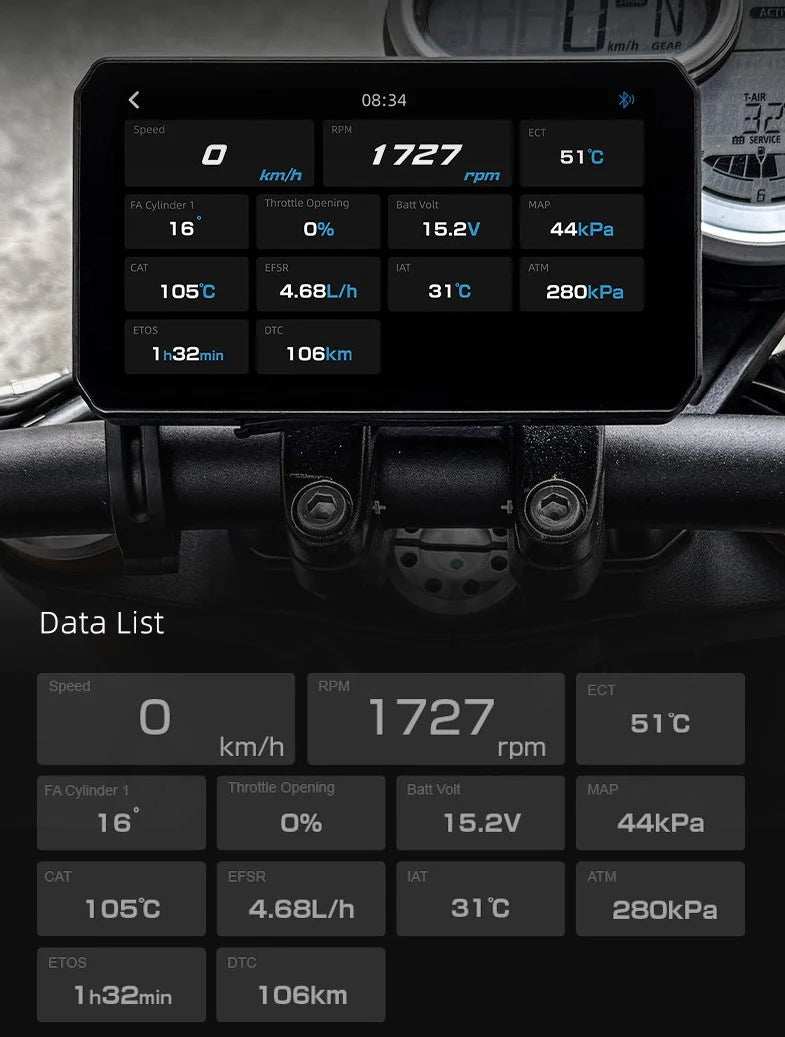

Lectura en tiempo real
Accede a parámetros críticos como RPM, carga del motor, temperatura del refrigerante, velocidad, TPS y más. Obtén información inmediata sobre el estado y comportamiento del motor.

Análisis detallado de conducción
Permite estudiar aceleraciones, frenadas, patrones de uso y comportamiento del motor con telemetría precisa. Facilita la optimización del rendimiento y la mejora del estilo de conducción.

Modo de reposo automático
Después de apagar la motocicleta, el módulo se desactiva de forma automática para evitar consumo innecesario y proteger la batería.

Instalación sin modificaciones
No requiere cortar cables ni intervenir el sistema eléctrico. Se instala en segundos mediante conexión directa al puerto OBD.

Superposición de datos en video

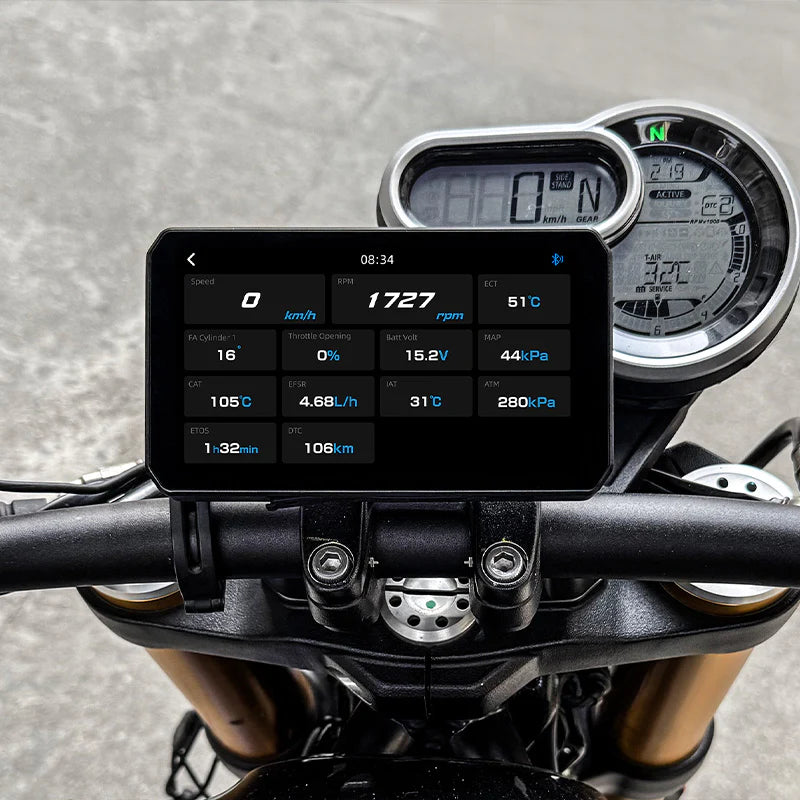

Permite integrar valores en tiempo real dentro de grabaciones realizadas con dispositivos CHIGEE compatibles, útil para análisis técnico o registro de rutas.

Notas importantes

Disponibilidad de datos
Los parámetros disponibles dependen de la marca y del modelo de la motocicleta. La ausencia de ciertos datos no corresponde a un defecto del producto, sino a limitaciones de la ECU del fabricante.

Protocolos con baja velocidad
Motocicletas que utilizan el protocolo ISO 9141 K-line presentan latencia elevada. En estos casos, no se recomienda el módulo OBD CG.

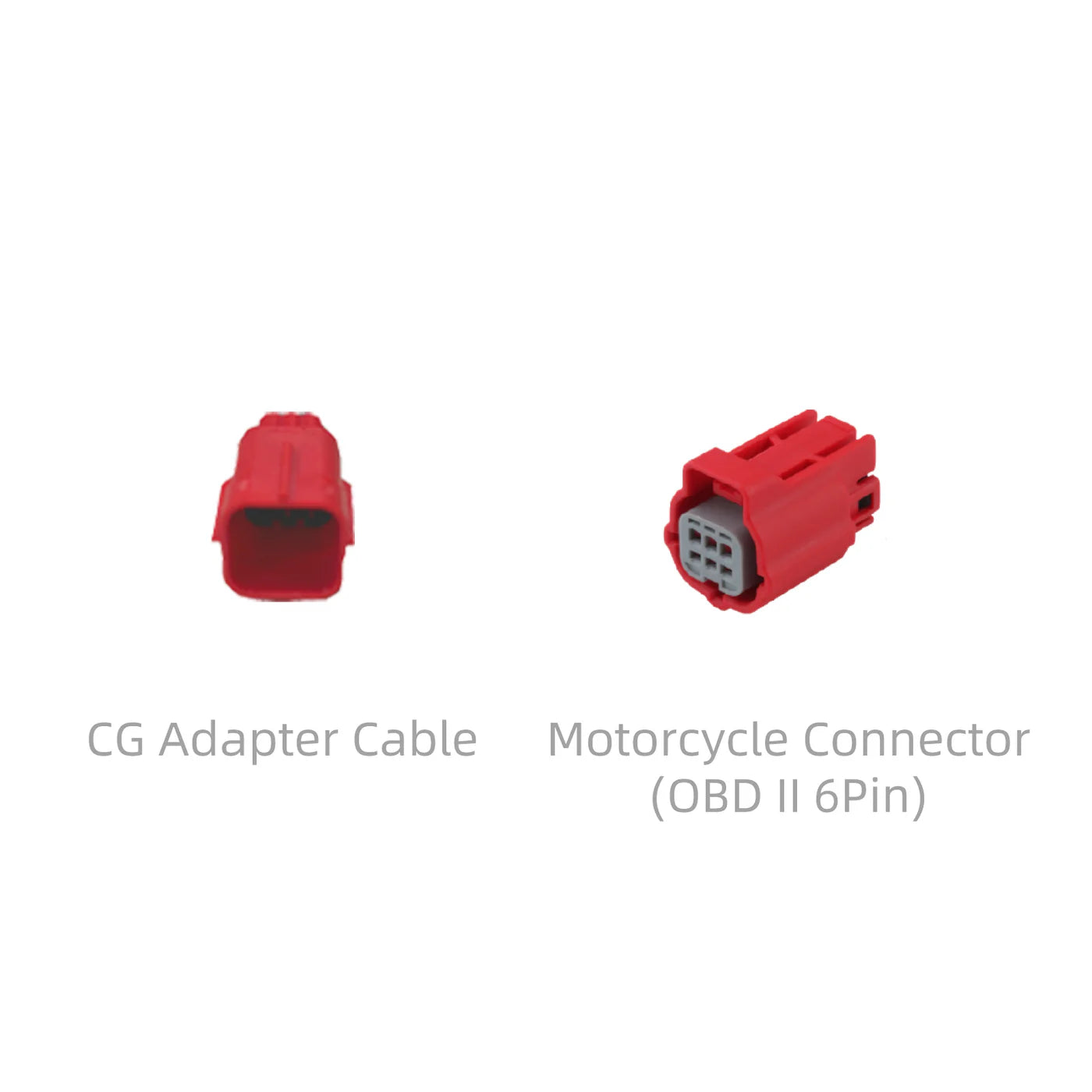

Compatibilidad del puerto
Es necesario verificar si la motocicleta cuenta con un puerto OBD compatible. Si no, debe utilizarse el adaptador correspondiente.

Motocicletas BMW
Ningún modelo BMW es compatible con este módulo. Para estas motocicletas se debe utilizar el módulo CGRC LIN.

Instrucciones de instalación

1. Localice el puerto OBD de la motocicleta, generalmente próximo a la batería.

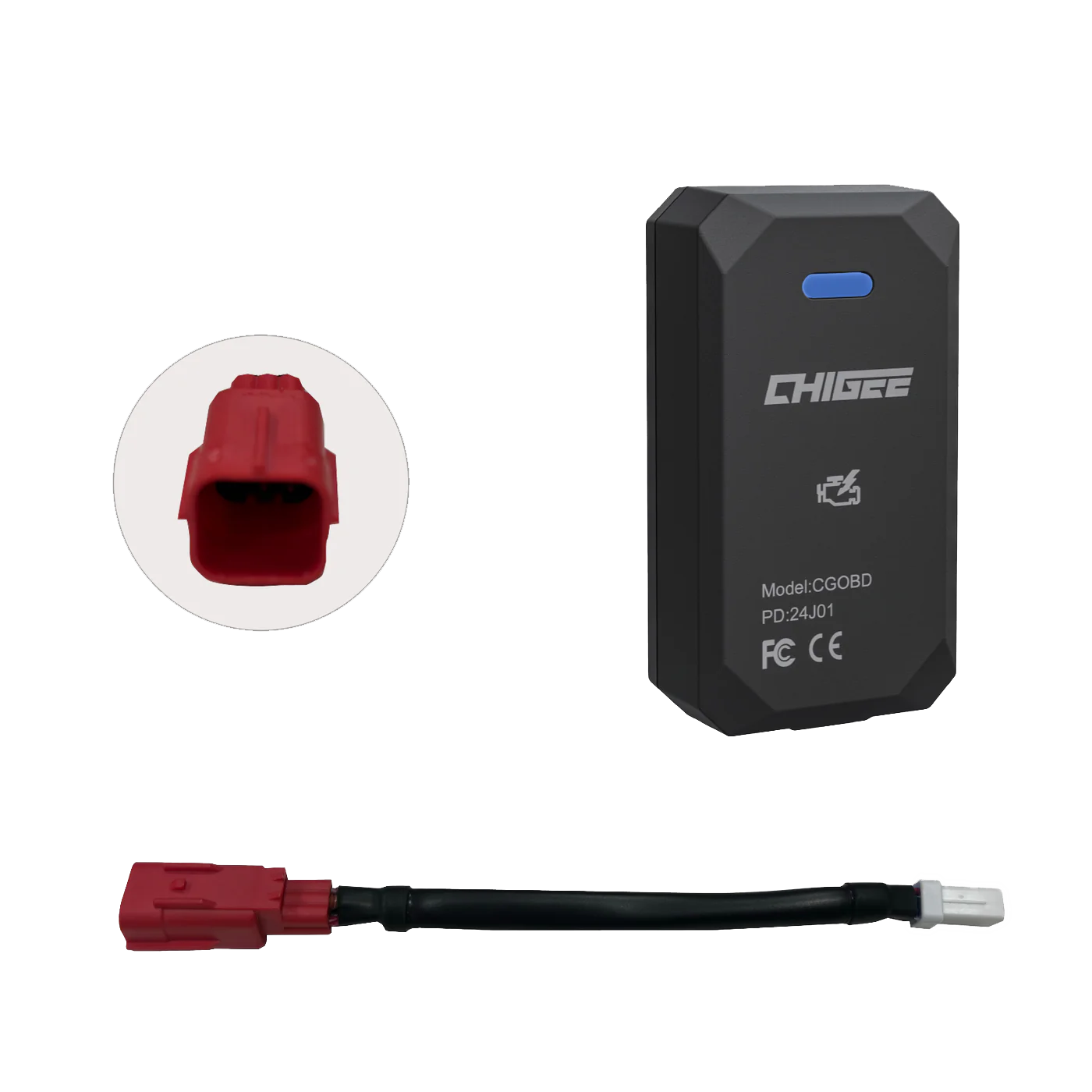

2. Conecte el módulo OBD CG al cable incluido.
3. Conecte el conjunto directamente al puerto OBD.

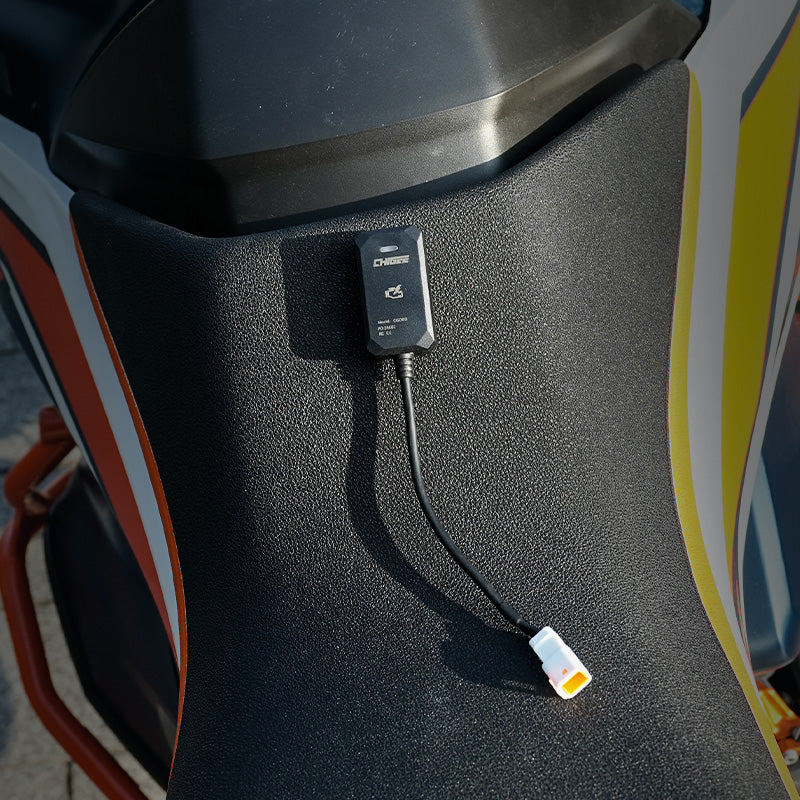

4. Fije el módulo en una posición estable utilizando adhesivo o bridas.
5. La instalación está completa.

Cómo emparejar el módulo OBD CG

1. En el dispositivo CHIGEE, acceda a Ajustes del sistema > Funciones > DAB.
2. Seleccione “Iniciar emparejamiento”.
3. Una vez vinculado, regrese a la pantalla principal, vaya a “Medidor” y seleccione “DAB” para visualizar el tablero específico.

Compatibilidad

El módulo OBD CG depende del protocolo OBD y del tipo de conector, no del modelo específico.

Debido a la variedad de protocolos e interfaces OBD entre fabricantes, no es posible garantizar compatibilidad universal.

Compatibilidad directa

Si la motocicleta utiliza el protocolo ISO 15765-4 CAN y un conector OBD Euro 5 de 6 pines, el módulo funcionará de forma inmediata.

Marcas y años con alta probabilidad de compatibilidad

Modelos desde 2019:
Suzuki, Harley-Davidson, Triumph, CF Moto, KTM, Ducati, Indian, Husqvarna, Aprilia.
(No incluye versiones de joint venture.)

Modelos desde 2022:
Benelli.

Modelos desde 2024:
Kawasaki, Yamaha, Honda Wing, Honda Dreamwing.
(No incluye Sundiro Honda ni Wuyang Honda.)

Modelos no compatibles conocidos

• Kawasaki KLR 650 año 2025
• Todos los modelos BMW

Compatibilidad mediante adaptadores

Si tu motocicleta emplea ISO 15765-4 CAN pero con un conector diferente, el módulo puede utilizarse con el adaptador apropiado.
